Большинство отказов инверторов связано с нарушением условий эксплуатации и естественным износом компонентов. Знание типичных поломок позволит быстро выявить и устранить их, сэкономив на диагностике и запчастях.
Мы собрали ТОП-5 распространенных проблем сварочных аппаратов и способов их решения. Материал пригодится не только специалистам, но и рядовым мастерам. Он поможет провести приемку, определить сложность и причину ремонта.
Отказ силового тракта
Сбой в работе высокочастотного преобразователя, отвечающего за трансформацию энергии. Он состоит из входного выпрямительного моста, конденсаторов фильтра, IGBT-транзисторов и выходного выпрямителя. В случае поломки узла вероятны следующие проблемы:
- Аппарат не включается.
- При включении срабатывает внутренняя защита.
- Отсутствует или нестабильна сварочная дуга.
- Посторонний запах гари и дым.
К причинам неисправности относят:
- Перегрев. Работа на предельных токах. Плохое охлаждение из-за загрязнения радиатора или отказа вентилятора.
- Короткое замыкание в выходной цепи. Касание электродом массы или работа в условиях высокой влажности.
- Пробой высоковольтными импульсами. Несоблюдение правил подключения. Применение скруток и длинных несекционных кабелей.
Также причиной поломки является естественный износ. Он возникает не только у старых аппаратов. Новые устройства с некачественной компонентной базой испытывают схожие проблемы.
Решением является замена силовых ключей и выходных диодов. Менять необходимо все элементы, даже если сломался один из них. Впоследствии обязательна проверка драйверов, управляющих этими ключами.
Пробой входного выпрямительного моста и помехового фильтра
Входной выпрямительный мост — это схема из четырёх диодов, преобразующая переменный ток из сети в постоянный пульсирующий. Помеховый фильтр представлен цепью конденсаторов и дросселей, подавляющей высокочастотные помехи. О неисправности перечисленных модулей говорит ряд индикаторов:
- мгновенный выход из строя входного предохранителя;
- невозможность включения аппарата;
- посторонний запах.
Ключевая причина поломки — скачки напряжения в сети. Однако к проблеме могут привести ошибки при обслуживании и нарушение правил эксплуатации аппарата. Единственный действенный способ устранить неисправность — замена предохранителя и моста.
Поломка системы охлаждения
Система охлаждения обеспечивает эффективный отвод тепла при работе сварочного аппарата. Ее неисправность приводит к регулярным перегревам, преждевременному износу деталей и частым отключениям.
Признаки поломки системы охлаждения:
- постоянное срабатывание тепловой защиты даже при небольших токах;
- перегрев аппарата и деформация корпуса;
- отсутствие или нехарактерный шум от вентилятора.
Привести к некорректной работе может несколько причин:
- загрязнение радиатора пылью и металлической стружкой;
- отказ вентилятора из-за износа подшипников или обрыва обмотки двигателя;
- высыхание термопасты между силовыми элементами и радиатором.
Устранить неисправность можно разными способами: от чистки радиатора компрессором до замены вентилятора и термоинтерфейса. Решение подбирается индивидуально, в зависимости от состояния сварочного аппарата.
Неисправности платы управления
Если на плате неисправны драйверы и ШИМ-контроллеры, с аппаратом возникают следующие сложности:
- устройство включается, присутствует индикация, но дуга не формируется;
- аппарат нестабилен на всех или отдельных режимах;
- выходное напряжение отсутствует.
Проблемы имеют ряд причин:
- микротрещины в пайке из-за вибрации;
- выход из строя оптронов развязки;
- отказ ШИМ-контроллера или его обвязки;
- потеря контакта в соединительных разъемах.
Решение предполагает визуальный осмотр платы на предмет трещин и «холодных» паек. Также выполняется проверка напряжений на ключевых элементах, замена неисправных микросхем и радиоэлементов.

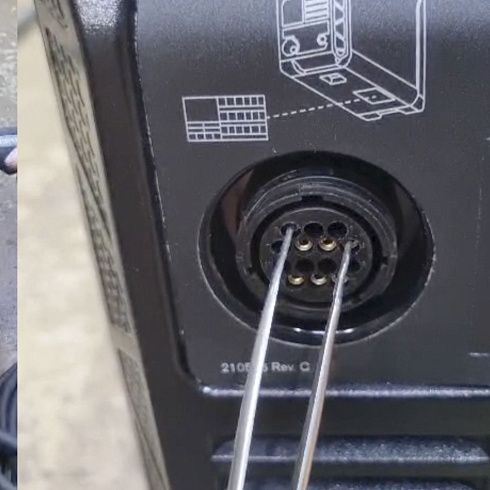

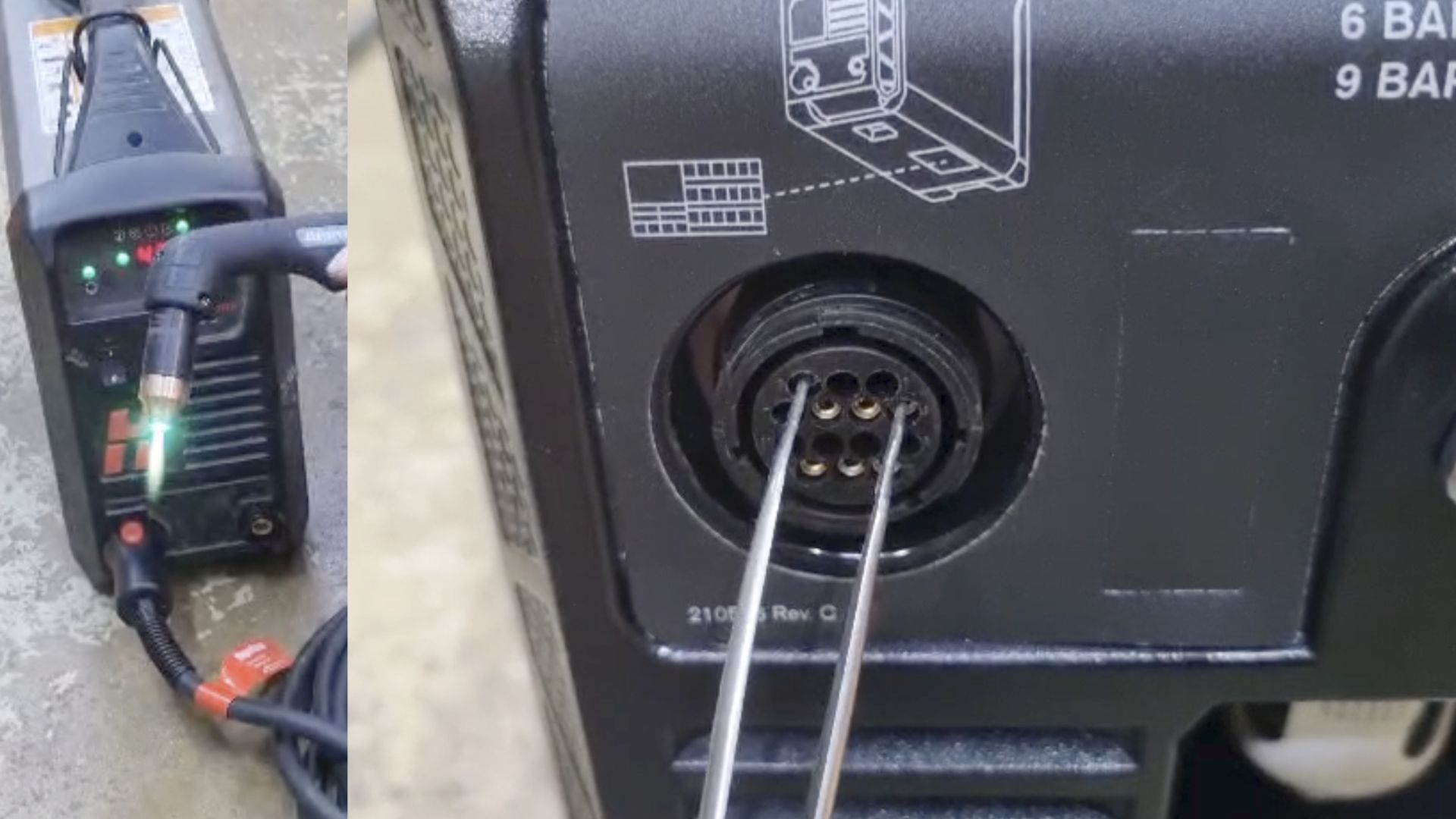

Механические повреждения и плохие контакты
Проблема, часто связанная с небрежной эксплуатацией. О ней свидетельствует:
- прерывистая работа, зависящая от положения аппарата;
- искрение внутри корпуса;
- нестабильная дуга.
К повреждениям приводят:
- обрывы силовых проводов на клеммах или внутри кабеля;
- окисление разъемов и клемм;
- разболтавшиеся гайки силовых подключений;
- трещины на платах.
В данном случае целесообразна ревизия всех внутренних и внешних соединений, подтяжка клемм, замена поврежденных проводов и разъемов.
Порядок проведения ремонтных работ
Ремонт типового сварочного оборудования включает 10 шагов, каждый из которых предполагает ряд действий.
- Подготовка и внешний осмотр:
- Полное отключение аппарата от сети.
- Разрядка высоковольтных конденсаторов, замыканием их выводов через резистор 10–20 кОм.
- Снятие кожуха аппарата.
- Визуальный осмотр на наличие:
- Потемневших, вздутых или лопнувших компонентов.
- Следов гари, почерневших участков плат.
- Обрыва проводов, плохих паек, окисленных контактов.
- Пыли, грязи, металлической стружки на радиаторах и платах.
- Проверка предохранителей и первичных цепей:
- Проверка целостности сетевого предохранителя.
- Прозвонка сетевого кабеля и выключателя питания.
- Проверка отсутствия короткого замыкания во входных цепях аппарата.
- Диагностика входного выпрямителя и помехового фильтра:
- Прозвонка диодов выпрямительного моста мультиметром в режиме проверки диодов.
- Проверка электролитических конденсаторов фильтра на предмет вздутия и утечек электролита.
- Измерение емкости конденсаторов и их ESR (эквивалентного последовательного сопротивления).
- Проверка термистора ограничения пускового тока на обрыв.
- Проверка силовых ключей:
- Выпаивание транзисторов из платы для точной диагностики.
- Прозвонка переходов коллектор-эмиттер и затвор-эмиттер.
- Проверка встроенных обратных диодов.
- Обязательная замена теплопроводной пасты и изолирующих прокладок при установке новых компонентов.
- Диагностика выходного выпрямителя и дросселя:
- Проверка выходных диодов на пробой.
- Контроль надежности контактов и целостности обмотки дросселя.
- Проверка целостности выходных клемм и разъемов.
- Проверка системы охлаждения:
- Очистка радиаторов от пыли и других загрязнений.
- Диагностика работы вентилятора:
- Проверка напряжения питания.
- Контроль свободного хода лопастей.
- Проверка отсутствия люфта и посторонних шумов.
- Диагностика платы управления:
- Визуальная проверка целостности дорожек и качества пайки.
- Поиск микротрещин в пайке, особенно в области массивных компонентов.
- Проверка предохранителей и защитных резисторов на плате.
- Контроль наличия ШИМ-сигналов на выходах драйверов с помощью осциллографа.
- Прозвонка оптронов гальванической развязки.
- Проверка силового трансформатора:
- Визуальный осмотр на предмет почернения и запаха гари.
- Прозвонка обмоток на обрыв и межвитковое замыкание.
- Проверка сопротивления изоляции между обмотками.
- Сборка и контрольный запуск:
- Установка всех компонентов на штатные места.
- Подключение аппарата через лампу накаливания 100-150 Вт вместо предохранителя.
- Контроль поведения лампы при включении:
- Яркое свечение указывает на наличие короткого замыкания.
- Слабое свечение или затухание свидетельствует об исправности схемы.
- Проверка рабочих режимов под нагрузкой.
- Финальное тестирование под нагрузкой:
- Начало тестирования с минимального значения сварочного тока.
- Проверка стабильности горения сварочной дуги.
- Контроль температуры радиаторов в процессе работы.
- Проверка отсутствия посторонних звуков и запахов.
При проведении ремонтных работ не стоит забывать о мерах предосторожности:
- Запрещено включать аппарат без штатных предохранителей.
- Необходимо использовать диэлектрический коврик и инструмент с изолированными ручками.
- После ремонта обязательна проверка заземления корпуса.
Выполнять ремонт должен только квалифицированный специалист. Если на предприятии отсутствуют подобные кадры, лучше обратиться в аккредитованную мастерскую. Это сэкономит время, убережет от травм и предотвратит еще более дорогостоящий ремонт.
Вероятные ошибки и их последствия
Избежать дополнительных сложностей при проведении ремонтных работ поможет таблица ошибок:
|
Ошибка
|
Последствия
|
Правильное решение
|
|
Замена только сгоревших силовых ключей без проверки драйверов
|
Мгновенный повторный выход из строя новых транзисторов
|
Перед установкой новых ключей проверить:
· Форму и амплитуду управляющих импульсов осциллографом.
· Исправность всех элементов в обвязке драйвера.
· Сопротивления в затворных цепях
|
|
Игнорирование причины перегрева
|
Повторный перегрев и выход из строя аппарата
|
Устранить первопричину:
· Очистить радиаторы от грязи.
· Проверить работу вентилятора.
· Проверить правильность работы термодатчиков
|
|
Включение без защитной лампы накаливания
|
Возможность повторного короткого замыкания и разрушения новых деталей
|
Подключать аппарат через лампу 100–150 Вт последовательно с сетью:
· При КЗ лампа горит ярко.
· При исправной схеме — слабо или гаснет
|
|
Проверка компонентов на плате без выпаивания
|
Ложные показания из-за параллельных цепей
|
Выпаивать хотя бы один вывод элемента для точных измерений.
Использовать LCR-метр для проверки конденсаторов и дросселей
|
|
Несоблюдение полярности при замене электролитических конденсаторов
|
Взрыв конденсатора, повреждение платы
|
Пометить "+" и "-" на плате перед выпайкой старых конденсаторов. Проверять полярность мультиметром
|
|
Использование неподходящего инструмента
|
Повреждение компонентов и печатных плат
|
Использовать:
· Монтажный фен для SMD-компонентов.
· Термофен с регулировкой температуры.
· Антистатические браслеты.
· Оловоотсос или оплетку для демонтажа
|
|
Пренебрежение проверкой на межвитковое замыкание
|
Невыявленные проблемы в трансформаторах и дросселях
|
Использовать LC-метр для сравнения индуктивности с заведомо исправным образцом. Проверять трансформаторы на предмет перегрева под нагрузкой
|
|
Неправильная установка силовых ключей на радиатор
|
Перегрев и тепловой пробой, нарушение изоляции
|
Необходимо:
· Наносить тонкий слой термопасты.
· Использовать штатные изоляционные прокладки.
· Затягивать крепеж с рекомендуемым моментом.
· Проверять отсутствие замыкания на радиатор
|
|
Замена предохранителей на более мощные
|
Повреждение силовой части при повторном КЗ
|
Использовать только предохранители номиналом, указанным в схеме. Искать причину срабатывания защиты
|
|
Неполная сборка после ремонта
|
Нарушение охлаждения, попадание влаги и пыли
|
Необходимо:
· Установить все экраны и защитные кожухи.
· Восстановить тепловой контакт.
· Проверить плотность прилегания всех разъемов
|
Чтобы обеспечить высокое качество ремонта, обратитесь к специалистам «Welding-Zone». Мы гарантируем профессиональную диагностику и быстрое восстановление аппаратов в любом состоянии.
